084 Z2 Çift Radyus U-Profil / Double Fillet
|
Teknik Detay:
-Pcd genişliği 4mm.
-4-5 defa bilenebilir.
-R1 belirtilmeyen kenarlar düzdür.(Köşeleri yuvarlar.)
|
Technical Detail:
-Pcd width 4mm.
-Can be resharpened 4-5 times.
-R1 unspecified edges are straight.(Round corners.)
|
|
Uygulama: -İş parçasının kenarını radius miktarında yuvarlar.
|
Application: -Rounds the edge of the workpiece to the radius.
|
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

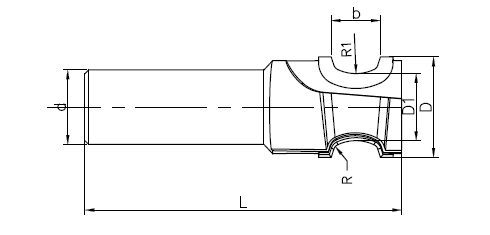

| KOD | D | D1 | b | R | s(mdf) | R1 | dxL | z |
| 6000-084 | 27 | 18 | 13 | 2 | 12 | 12 | 20x85 | 2 |
| 6000-085 | 27 | 19 | 17 | 2.5 | 16 | - | 20x85 | 2 |
| 6000-086 | 27 | 19 | 19 | 2.5 | 18 | - | 20x90 | 2 |

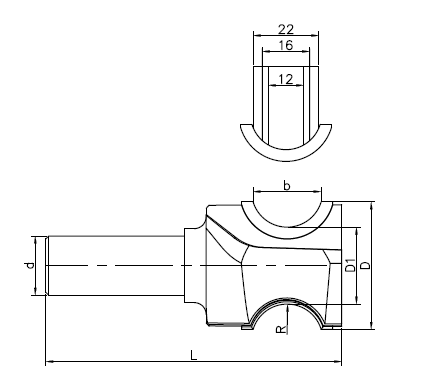

| KOD | D | D1 | b | R | s(mdf) | dxL | z |
| 6000-087 | 43 | 26 | 23 | 12 | 12 / 16 / 22 | 20x100 | 2 |
